BaerFix® Gewindeeinsätze - Mindestwandstärke
Berechnungen der Minimalwerte
d = Innendurchmesser des Gewindeeinsatz
D = Außendurchmesser des Gewindeeinsatzes
R = Mindestwandstärke
Rmin(Leichtmetall) = 0,2 x D
Rmin(Gußeisen) = 0,3 x D
Rmin(Kunststoff) = 0,25 x D
| BaerFix® Gewindeeinsätze mit Schneidschlitzen | BaerFix® Gewindeeinsätze mit Schneidbohrungen | |||||
|---|---|---|---|---|---|---|
| Leichtmetall mm | Gußeisen mm | Kunststoffe mm | Leichtmetall mm | Gußeisen mm | Kunststoffe mm | |
| M 2 x 0,4 | 0,90 | 1,35 | 1,13 | |||
| M 2,5 x 0,45 | 0,90 | 1,35 | 1,13 | |||
| M 3 x 0,5 | 1,00 | 1,50 | 1,25 | 1,00 | 1,50 | 1,25 |
| M 4 x 0,7 | 1,30 | 1,95 | 1,63 | 1,30 | 1,95 | 1,63 |
| M 5 x 0,8 | 1,60 | 2,40 | 2,00 | 1,60 | 2,40 | 2,00 |
| M 6 x 1 | 2,00 | 3,00 | 2,50 | 2,00 | 3,00 | 2,50 |
| M 8 x 1,25 | 2,40 | 3,60 | 3,00 | 2,40 | 3,60 | 3,00 |
| M 10 x 1,5 | 2,80 | 4,20 | 3,50 | |||
| M 12 x 1,75 | 3,20 | 4,80 | 4,00 | |||
| M 14 x 2 | 3,60 | 5,40 | 4,50 | |||
| M 16 x 2 | 4,00 | 6,00 | 5,00 | |||
| M 18 x 2,5 | 4,40 | 6,60 | 5,50 | |||
| M 20 x 2,5 | 5,20 | 7,80 | 6,50 | |||
| M 22 x 2,5 | 5,20 | 7,80 | 6,50 | |||
| M 24 x 3 | 6,00 | 9,00 | 7,50 | |||
| M 27 x 3 | 6,80 | 10,20 | 8,50 | |||
| M 30 x 3,5 | 7,20 | 10,80 | 9,00 | |||

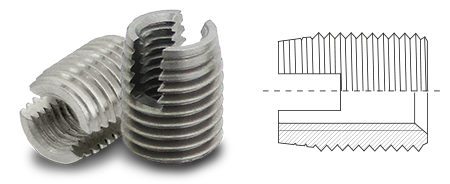

BaerFix® Gewindeeinsätze mit
Schneidschlitzen

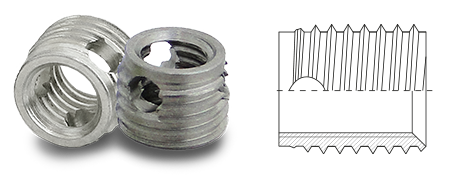

BaerFix® Gewindeeinsätze mit
Schneidbohrungen
BaerFix® Minimale Bohrtiefen
| BaerFix® Gewindeeinsätze mit Schneidschlitz | ||
|---|---|---|
| Innengewinde | Min. Bohrtiefe für Durchgangsloch mm | Min. Bohrtiefe für Sackloch mm |
| M 2 x 0,4 | 6,00 | 8,00 |
| M 2,5 x 0,45 | 6,00 | 8,00 |
| M 3 x 0,5 | 6,00 | 8,00 |
| M 4 x 0,7 | 8,00 | 10,00 |
| M 5 x 0,8 | 10,00 | 13,00 |
| M 6 x 1 | 14,00 | 17,00 |
| M 8 x 1,25 | 15,00 | 18,00 |
| M 10 x 1,5 | 18,00 | 22,00 |
| M 12 x 1,75 | 22,00 | 26,00 |
| M 14 x 2 | 24,00 | 28,00 |
| M 16 x 2 | 22,00 | 27,00 |
| M 18 x 2,5 | 24,00 | 29,00 |
| M 20 x 2,5 | 27,00 | 32,00 |
| M 22 x 2,5 | 30,00 | 36,00 |
| M 24 x 3 | 30,00 | 36,00 |
| M 27 x 3 | 30,00 | 36,00 |
| M 30 x 3,5 | 40,00 | 46,00 |
| BaerFix® Gewindeeinsätze mit Schneidschlitz | ||
|---|---|---|
| Innengewinde | Min. Bohrtiefe für Durchgangsloch mm | Min. Bohrtiefe für Sackloch mm |
| UNC No 4 x 40 | 6,00 | 8,00 |
| UNC No 6 x 32 | 8,00 | 10,00 |
| UNC No 8 x 32 | 8,00 | 10,00 |
| UNC No 10 x 24 | 10,00 | 13,00 |
| UNC 1/4 x 20 | 14,00 | 17,00 |
| UNC 5/16 x 18 | 15,00 | 18,00 |
| UNC 3/8 x 16 | 18,00 | 22,00 |
| UNC 7/16 x 14 | 22,00 | 26,00 |
| UNC 1/2 x 13 | 22,00 | 28,00 |
| UNC 5/8 x 11 | 22,00 | 27,00 |
| BaerFix® Gewindeeinsätze mit Schneidbohrungen | ||
|---|---|---|
| Innengewinde | Min. Bohrtiefe für Durchgangsloch mm | Min. Bohrtiefe für Sackloch mm |
| M 3 x 0,5 | 4,00 | 6,00 |
| M 4 x 0,7 | 6,00 | 8,00 |
| M 5 x 0,8 | 7,00 | 9,00 |
| M 6 x 1 | 8,00 | 10,00 |
| M 8 x 1,25 | 9,00 | 11,00 |
| BaerFix® Gewindeeinsätze mit Schneidschlitz | ||
|---|---|---|
| Innengewinde | Min. Bohrtiefe für Durchgangsloch mm | Min. Bohrtiefe für Sackloch mm |
| UNF No 4 x 48 | 6,00 | 8,00 |
| UNF No 6 x 40 | 8,00 | 10,00 |
| UNF No 8 x 36 | 8,00 | 10,00 |
| UNF No 10 x 32 | 10,00 | 13,00 |
| UNF 1/4 x 28 | 14,00 | 17,00 |
| UNF 5/16 x 24 | 15,00 | 18,00 |
| UNF 3/8 x 24 | 18,00 | 22,00 |
| UNF 7/16 x 20 | 22,00 | 26,00 |
| UNF 1/2 x 20 | 22,00 | 28,00 |
| UNF 5/8 x 18 | 22,00 | 27,00 |
